本地监控气体报警系统-方案

产品详情

本地监控气体报警系统-方案

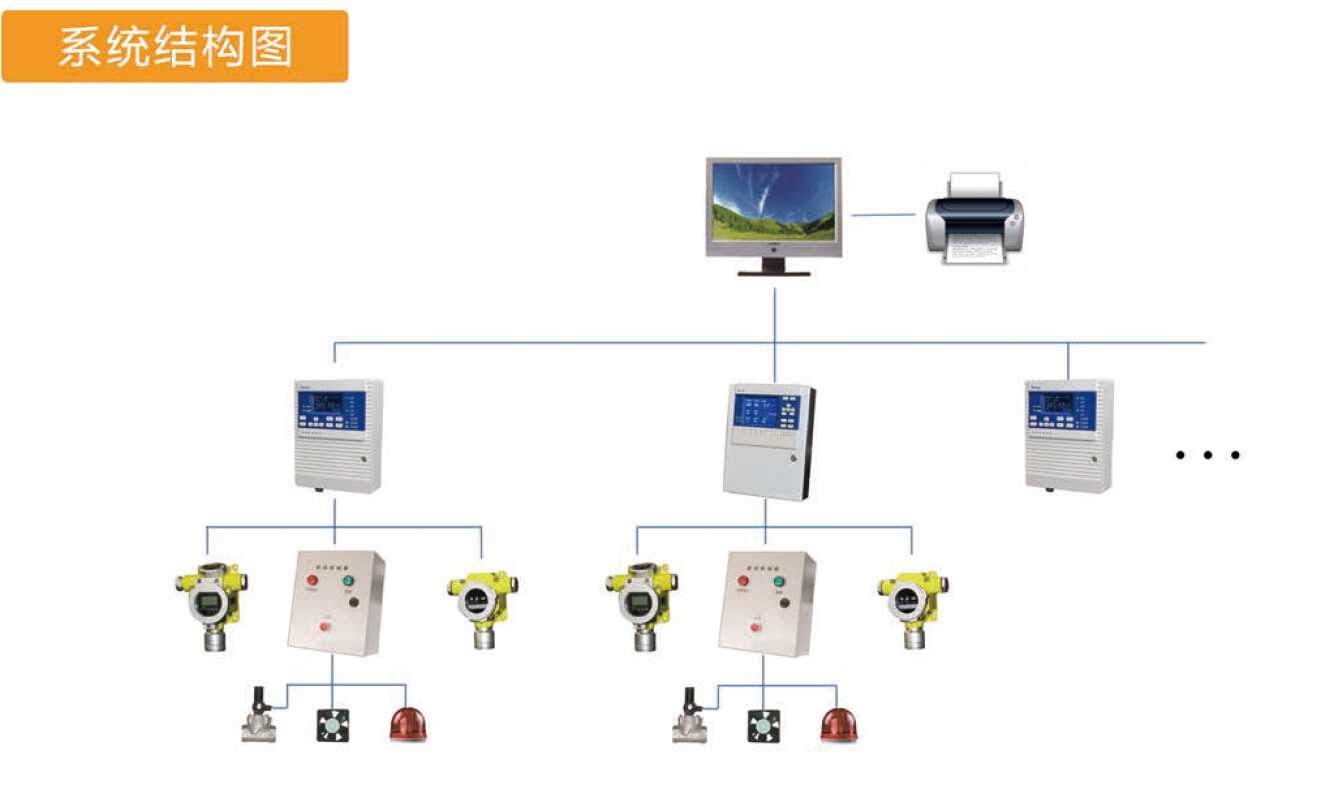

     瑞安本地监控气体报警系统原理是气体报警控制器与气体探测器之间采用m-bus两总线通讯,控制器与总监视平台之间采用RS485通讯。控制器为非防爆产品安装在值班室或监控室,气体探测器为防爆型产品,防爆等级为Exd IIC T6 Gb可安装在危险场所的1区2区,总监视平台应建立在总控室或值班室。
控制器通过查询的方式获取探测器的信息,经高速CPU数据处理,通过LCD显示出现场探测器的浓度、状态,当探测器浓度超限时,控制器会发出声光报警同时输出控制器联动外接设备。
若现场选装电磁阀或排风扇,控制在浓度报警的同时会输出联动信号切断电磁阀启动排风扇。
每台控制器需配置MK-ZL-485模块,若控制器距离总监视平台<1000米,可直接采用RVS2×2.5mm2双绞线信号传输。控制器的状态、数据实时上传至总监视平台,监视平台统一集中监视现场设备运行情况。

序号

产品名称

规格型号

单位

数量

备注

01

可燃气体报警控制器

RBK-6000-ZL系列

/


02

协议转换模块

MK-ZL-485

/

每台控制器安装一个

03

点型气体探测器

RBT-6000-ZL系列

/


04

安装线缆

RVS 2×2.5mm2

/


05

执行器

/

/

选配(实现分区信号控制)

06

电磁阀


/

选配

07

排风扇


/

选配

08

计算机

/

1

配置需求(总监视平台):

处理器:1GHz 及以上

内存:2GB及以上

显卡:支持Directx9128M及以上

硬盘:16G以上(主分区,NTFS格式)

显示器:要求分辨率在1024×768像素及以上(低于该分辨率则无法正常显示部分功能),或可支持触摸技术的显示设备。

09

上位机软件

RBK-2000

1
